Motoren

Der heimischen Waschmaschine wurde der dritte Satz Austauschlager nicht mehr gegönnt, sie musste stattdessen zwei Motoren hergeben:

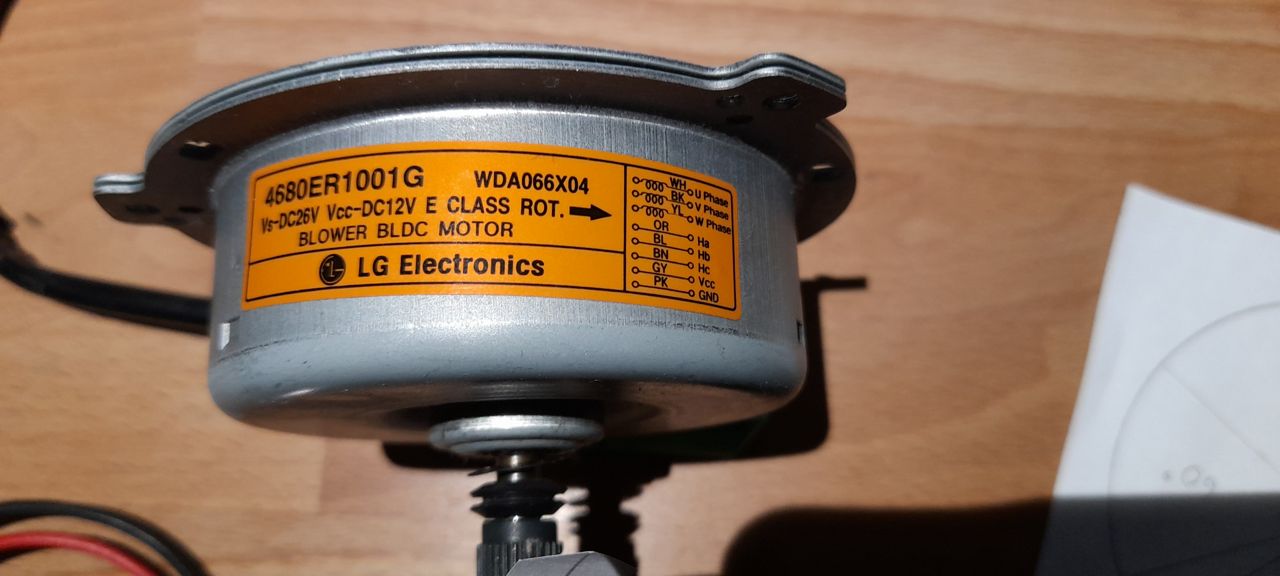

Mit diesen technischen Daten ist der Motor ideal für Schreibtisch-Experimente geeignet. Außerdem sind lt. Typenschild Hall-Sensoren vorhanden, so daß eine Information über die Rotorlage zur Verfügung steht.
Mit der Angabe (B)rushless(D)(C) wird ein Motor mit Magneten auf dem Rotor in Aussicht gestellt. Ist dem auch so?

Versuch
Werden die Motorleitungen kurzgeschlossen und dann versucht, die Motorwelle zu drehen, wird ein großer Kraftaufwand hierzu notwendig.
Die rotierenden Magneten erzeugen in den Statorwicklungen eine Spannung, die über die kurzgeschlossenen Motorleitungen zu einem Stromfluß führt, der widerum ein Drehmoment erzeugt.
Damit wird bestätigt, daß es sich um einen Motor mit Permanentmagneterregung handelt.
Da es 3 Motorleitungen gibt, wird von einem 3-strängigen Statorsystem ausgegangen.

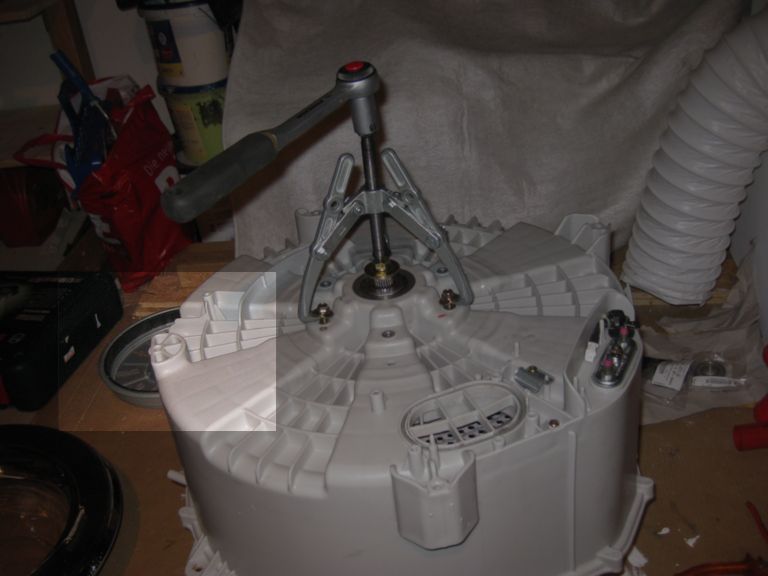

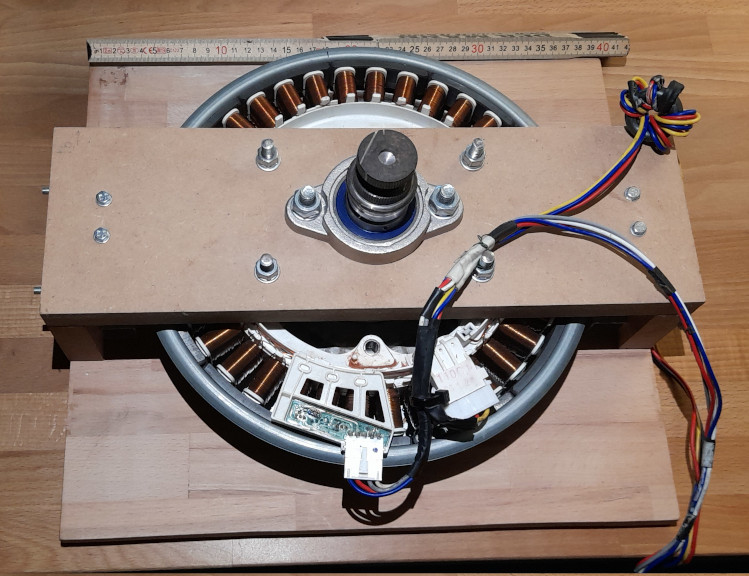

Beim zweiten Motor handelt es sich um den Direktantrieb der Waschtrommel, der zunächst freigelegt werden wollte:
